阿克苏诺贝尔

您现在的位置是:首页  > 产品中心  > 品牌分类 > 阿克苏诺贝尔

了解更多详细信息,请致电

86 020 87651588

或给我们留言

在线留言

双二五 阿克苏 硫化剂
  • 双二五 阿克苏 硫化剂
  • 双二五 阿克苏 硫化剂
  • 双二五 阿克苏 硫化剂
    • 产品名称:双二五 阿克苏 硫化剂
    • 产品编号:20
    • 规 格:25公斤
    • 用 途:交联剂双二五101 化学名称:2,5-二甲基-2,5二叔丁基过氧基己烷, 说明:本品为淡黄色液体,微有刺激性气味,不溶于水是易燃易爆的一级危险品,可用作聚合物交联剂和聚丙烯裂解剂。 表观 ……………………………………………………………… 淡黄色液体 纯度 ……………………………………………………………… 94-98% 活性氧…………………………………………………………… 10.1% 比重(200C) ……………………………………………………… 约0.87g/cm3 粘度(200C)………………………………………………………… 约7mpa-s 折射率 ………………………………………………………………约1.42 颜色指数(HAZEN)………………………………………………约50~80 杂质……………………………………………不含水、含微量乙醇、乙醚 半衰期(1420C/1900C)…………………………………………1小时/1分钟 分解温度 ………………………………………………………… 1400C 贮存温度 ………………………………………………………… 10~300C 贮存期 …………………………………………………………… 12个月 用法: 1. 聚合物交联剂:可用作硅橡胶、聚乙烯、乙醋共聚物、乙丙橡胶、氟弹性体等的交联剂,交联温度为1700C以上,用量为0.3~0.6%(硅橡胶中),特别推荐用于乙烯基硅橡胶用高温硫化剂,硫化后制品的抗张强度和撕裂强度匀高、气味很小,制品的透明度高。 2. 聚合物裂解:可用作聚丙烯的裂解剂,裂解温度在于200~2200C,用量为0.01~0.1%,用于生产挤出型的、低分子型的聚丙烯和再生聚丙烯等。 交联性能: 1. 不同温度下的交联时间(100份的EPDM加1.5份的交联剂双二五) 温度(C) 140 150 160 170 180 190 200 焦烧时间(分) 18 6.0 3.5 2.0 1.3 1.0 0.7 交联时间t50(m) - - 15 6.6 3.4 2.1 1.4 交联时间t90(m) - - 38 20 8.3 4.3 2.4 2. 不同添加量的双二五对EPDM硫化制品性能的影响 配方(份W/W):100EPDM,120高岭土,30石英粉,25塑解剂,1稳定剂、1聚乙 烯腊,3 石腊,5氧化锌,1TAC,1.5~3.5双二五。硫化温度:1800C 双二五(份) 1.5 2 2.5 3 3.5 交联时间t90(分) 8.5 8.3 8.1 7.2 6.2 拉伸强度(Nm/mm2) 6.7 6.9 7.3 7.1 7.1 200%模量(Nm/mm2) 4.5 4.8 5.7 5.8 5.9 断裂伸长率(%) 400 370 350 300 280 肖氏硬度(A) 66 69 70 71 72 压缩变形(%) 15 14 13 12 12
    • 分享到:
  • 详细信息

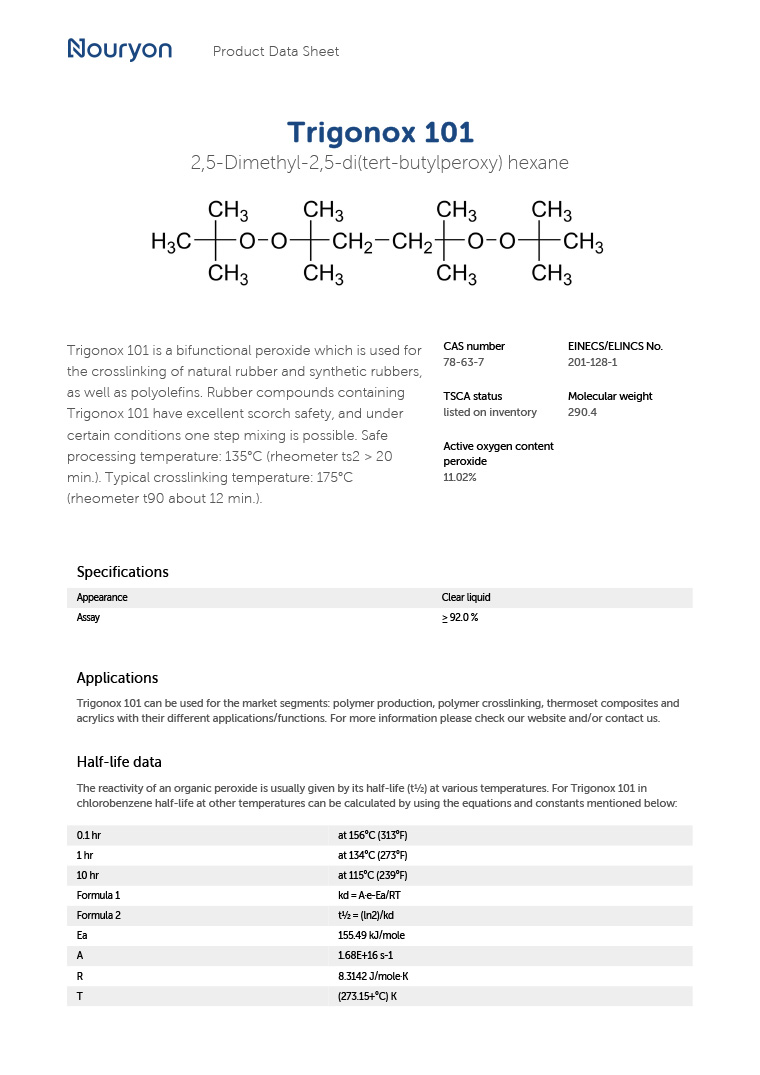

  • 交联剂双二五101

    化学名称:2,5-二甲基-2,5二叔丁基过氧基己烷,

    说明:本品为淡黄色液体,微有刺激性气味,不溶于水是易燃易爆的一级危险品,可用作聚合物交联剂和聚丙烯裂解剂。

        表观 ……………………………………………………………… 淡黄色液体

        纯度 ……………………………………………………………… 94-98%

        活性氧……………………………………………………………  10.1%

        比重(200C) ……………………………………………………… 约0.87g/cm3

        粘度(200C)………………………………………………………… 约7mpa-s

    折射率 ………………………………………………………………约1.42

        颜色指数(HAZEN)………………………………………………约50~80

        杂质……………………………………………不含水、含微量乙醇、乙醚

        半衰期(1420C/1900C)…………………………………………1小时/1分钟

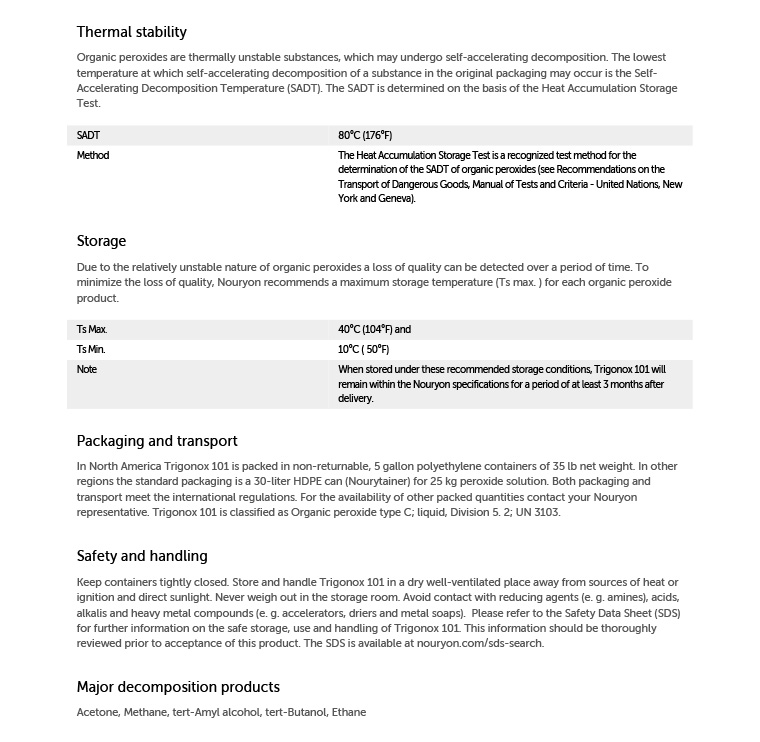

        分解温度 ………………………………………………………… 1400C

        贮存温度 ………………………………………………………… 10~300C

        贮存期 …………………………………………………………… 12个月

    用法:

    1.聚合物交联剂:可用作硅橡胶、聚乙烯、乙醋共聚物、乙丙橡胶、氟弹性体等的交联剂,交联温度为1700C以上,用量为0.3~0.6%(硅橡胶中),特别推荐用于乙烯基硅橡胶用高温硫化剂,硫化后制品的抗张强度和撕裂强度匀高、气味很小,制品的透明度高。

    2.聚合物裂解:可用作聚丙烯的裂解剂,裂解温度在于200~2200C,用量为0.01~0.1%,用于生产挤出型的、低分子型的聚丙烯和再生聚丙烯等。


    交联性能:

    1.不同温度下的交联时间(100份的EPDM加1.5份的交联剂双二五)

    温度(C)140150160170180190200

    焦烧时间(分)186.03.52.01.31.00.7

    交联时间t50(m)--156.63.42.11.4

    交联时间t90(m)--38208.34.32.4

    2.不同添加量的双二五对EPDM硫化制品性能的影响

    配方(份W/W):100EPDM,120高岭土,30石英粉,25塑解剂,1稳定剂、1聚乙

    烯腊,3 石腊,5氧化锌,1TAC,1.5~3.5双二五。硫化温度:1800C

    双二五(份)1.522.533.5

    交联时间t90(分)8.58.38.17.26.2

    拉伸强度(Nm/mm2)6.76.97.37.17.1

    200%模量(Nm/mm2)4.54.85.75.85.9

    断裂伸长率(%)400370350300280

    肖氏硬度(A)6669707172

    压缩变形(%)1514131212


版权所有 © 广州市乾晟贸易有限公司  粤ICP备16041245号

      网站建设企泰科技
